Geklonken staal versus gelaste rompen: wat de evolutie van scheepsverbindingen betekent voor varend erfgoed

Het ademen van de romp tussen golfslag en ambacht

Een historische scheepsromp is meer dan een omhulsel dat water buiten houdt. In elke plaat, klinknagel en verbinding ligt een stukje technische geschiedenis besloten. De overgang van traditioneel klinkwerk naar elektrisch lassen veranderde niet alleen de snelheid en schaal van de scheepsbouw, maar ook de manier waarop een romp krachten opneemt. Voor beheerders van varend erfgoed is dat onderscheid essentieel. Wie een geklonken casco behandelt alsof het een moderne gelaste constructie is, kan onbedoeld precies die eigenschappen aantasten die het schip zijn duurzaamheid en karakter hebben gegeven.

Op het water staat een romp nooit stil. Golfslag buigt het schip in de lengte, stroming werkt op de huid, deining veroorzaakt torsie en belading verandert voortdurend de verdeling van krachten. Een geklonken romp reageert daarop met een zekere soepelheid, terwijl een gelaste romp sterker als een doorlopend, stijf geheel werkt. De centrale opgave bij hedendaags herstel is daarom niet simpelweg het vervangen van zwak staal. Het gaat om het terugvinden van een constructieve balans, waarin veiligheid, waterdichtheid, historische betrouwbaarheid en de oorspronkelijke bewegelijkheid van het casco elkaar versterken.

Klinken als dynamisch evenwicht van overlappende platen

Bij warm klinken worden twee of meer staalplaten overlappend tegen elkaar gelegd. Een roodgloeiende klinknagel wordt door de voorbereide gaten gestoken en aan de andere zijde vastgezet. Terwijl de nagel afkoelt, krimpt het staal. Die krimp trekt de platen krachtig naar elkaar toe, waardoor een dichte verbinding ontstaat. De voeg wordt niet alleen door de nagel zelf gedragen, maar ook door de klemming tussen de platen en door de wrijving in het overlappende vlak.

Dat is een belangrijk verschil met een lasnaad. Een klinkverbinding bestaat uit vele afzonderlijke krachtpunten die samen een continu werkende voeg vormen. Bij kleine vervormingen kunnen de platen en nagels zich zeer beperkt ten opzichte van elkaar zetten. Die micro-elasticiteit helpt om wisselende belasting te verdelen. De verbinding gedraagt zich daardoor als een natuurlijke schokdemper, zonder dat de romp zijn samenhang verliest.

De constructie moet overigens niet worden geromantiseerd. Een geklonken schip vraagt om deskundige inspectie, vooral rond nagelkoppen, plaatranden, kimmen, spanten en plekken waar vocht of oude coatings corrosie aan het zicht onttrekken. De officiële richtlijnen voor geklonken stalen schepen benadrukken onder meer het belang van passende klinknagelmaten, correcte plaatvoorbereiding, zorgvuldig boren en controle op waterdichtheid. Onzorgvuldig geboorde gaten, onvoldoende passende nagels of het vullen van een voeg met epoxy zijn geen gelijkwaardige vervanging voor een correct uitgevoerde verbinding.

• De krimp van een warm aangebrachte klinknagel zorgt voor blijvende klemming van de platen.
• Wrijving tussen overlappende delen draagt bij aan de overdracht van krachten.
• De vele afzonderlijke verbindingen verdelen lokale belasting over een groter oppervlak.
• Beperkte vervorming kan worden opgenomen zonder dat één doorlopende lasnaad alle spanning concentreert.

Wanneer een historisch schip door deining wordt belast, werken huidplaten, spanten, dek en langsliggers samen als een ritmisch systeem. De romp kan zeer kleine vervormingen volgen, zoals een houten tak die onder winddruk meegeeft zonder direct te breken. Dat betekent niet dat klinkwerk onbeperkt flexibel is. Vermoeiing, corrosie, loszittende nagels en scheuren rond oude reparaties kunnen de balans verstoren. Juist daarom moet de oorspronkelijke werking worden begrepen voordat er wordt ingegrepen.

De industriële doorbraak naar monolithische gelaste constructies

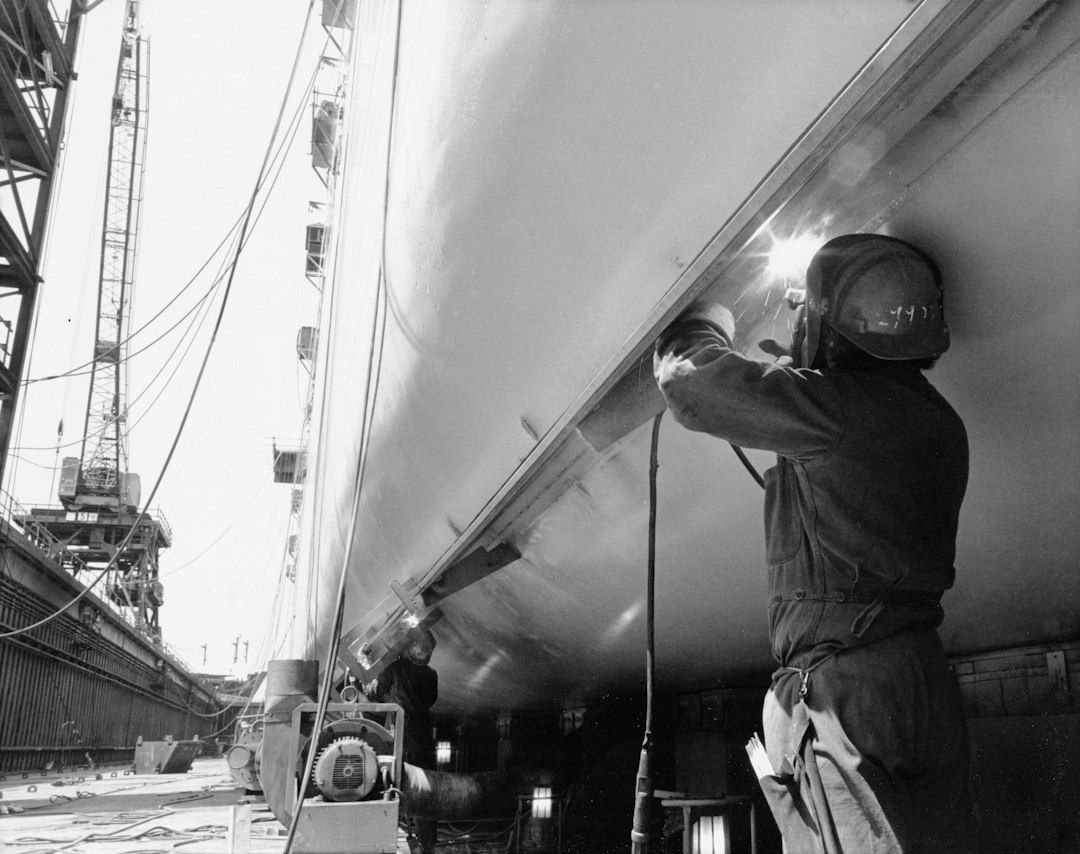

In de twintigste eeuw veranderde elektrisch booglassen de scheepsbouw ingrijpend. Een las kon een doorlopende verbinding maken zonder de overlappende flenzen en de grote aantallen nagels die klinkwerk vereiste. Daardoor werd het mogelijk om staal efficiënter te gebruiken, het constructiegewicht te verlagen en de bouwtijd te verkorten. De industriële voordelen waren groot, zeker bij serieproductie en bij schepen waarvoor laadvermogen, snelheid en productiekosten zwaar wogen.

Een gelaste romp werkt echter volgens een ander mechanisch principe. Waar een geklonken verbinding krachten via klemming, wrijving en afzonderlijke nagels overdraagt, vormt een las een vrijwel continue staalverbinding. Dat kan een hoge stijfheid en een efficiënte krachtstroom opleveren, maar het vermindert ook de mogelijkheid van lokale beweging. Bovendien brengt het lasproces zelf warmte in het materiaal. De manier waarop die warmte zich verspreidt en het staal daarna afkoelt, beïnvloedt de uiteindelijke spanningen en vervormingen.

Het verschil tussen beide systemen is geen eenvoudige rangschikking van oud tegenover nieuw. Een gelaste romp is niet automatisch minder duurzaam, en een geklonken romp is niet vanzelf veilig omdat hij historisch is. De betekenis ligt in de samenhang tussen materiaal, ontwerp, belasting en onderhoud. Een schip dat oorspronkelijk met klinkwerk is gebouwd, bezit echter een specifieke spanningsverdeling. Een reparatie die plaatselijk een veel stijver element toevoegt, kan die verdeling veranderen zonder dat het probleem direct zichtbaar wordt.

Spanningen en risico’s bij het combineren van oud en nieuw staal

De overgang van oud naar nieuw staal vraagt bijzondere aandacht wanneer er op een historische romp wordt gelast. In veel oudere schepen komen puddelijzer, vroeg staal of staalsoorten met een variabele samenstelling voor. Hun lasbaarheid kan sterk verschillen van die van modern scheepsbouwstaal. Tijdens het lassen ontstaat een hitte-beïnvloede zone, de zogenoemde HAZ, waarin de structuur en eigenschappen van het materiaal veranderen. Tegelijk krimpt de lasnaad bij afkoeling. Die thermische krimp kan trekspanningen, plaatvervorming en nieuwe krachtpieken veroorzaken.

Een lokaal stijve reparatie werkt vervolgens als een harde schakel in een verder beweeglijke keten. Rond de rand van een ingelast stuk kunnen spanningen zich ophopen. De naastgelegen plaat kan daar sterker worden belast, terwijl klinknagels in de buurt extra schuif- of trekbelasting krijgen. Op termijn kan dat leiden tot lekkage, scheuren rond gaten, loswerken van nagelkoppen of vermoeiingsschade. Vooral reparaties in de kim, bij spantvoeten, rond schotten en op plaatsen waar de romp sterk van vorm verandert, verdienen een zorgvuldig ontworpen overgang.

Historische waarde begint bij kennis van wat er werkelijk aanwezig is. Voorafgaand aan herstel hoort daarom een nauwkeurige documentatie te worden opgebouwd met foto”s, metingen, materiaalwaarnemingen, tekeningen en een verslag van eerdere reparaties. De richtlijnen van de National Park Service voor historische schepen behandelen documentatie terecht als een vorm van behoud. Een schip kan niet altijd volledig fysiek worden bewaard, maar een betrouwbare vastlegging van constructie, geschiedenis en details geeft toekomstige beheerders een veel steviger basis voor veilige beslissingen.

• Breng eerst plaatdiktes, corrosiepatronen, klinknagelrijen en bestaande lasnaden in kaart.
• Onderzoek of het oorspronkelijke materiaal en het toegevoegde staal metallurgisch en constructief bij elkaar passen.
• Vermijd abrupte uiteinden van reparatiestukken en ontwerp geleidelijke krachtsovergangen.
• Controleer niet alleen de reparatie zelf, maar ook het omliggende historische staal en de nabijgelegen klinkverbindingen.
• Leg elke ingreep vast, zodat latere inspecteurs onderscheid kunnen maken tussen origineel werk en moderne toevoegingen.

Daarbij is voorzichtigheid nodig met algemene vuistregels. Een las kan op papier sterk genoeg lijken, terwijl de omliggende constructie niet is ontworpen voor die gewijzigde stijfheid. Omgekeerd kan een passingsbout of een herstelde klinkverbinding beter aansluiten bij de manier waarop het casco oorspronkelijk belasting verdeelde. De juiste keuze volgt uit inspectie, berekening, materiaalonderzoek en kennis van het vaargedrag, niet uit de voorkeur voor één techniek.

Duurzaam herstel met respect voor de oorspronkelijke scheepsziel

Een verantwoord herstel begint met de vraag wat behouden moet blijven en welke functie het betreffende onderdeel heeft. Niet elke lekkende voeg vraagt om een volledige vervanging. Soms volstaat het om corrosie zorgvuldig te verwijderen, de plaatranden te beoordelen en beschadigde klinknagels volgens de oorspronkelijke maatvoering te vervangen. Bij zwaar of kritisch werk kan gecontroleerd boren, tijdelijk vastbouten, passend ruimen en vervolgens correct klinken nodig zijn. De volgorde van handelingen is daarbij net zo belangrijk als het materiaal zelf.

1. Documenteer de bestaande toestand met tekeningen, foto”s, metingen en een kaart van alle eerdere ingrepen.
2. Bepaal de oorzaak van het probleem, bijvoorbeeld corrosie in een overlap, vermoeiing, vervorming of een oude onjuiste reparatie.
3. Kies eerst voor een techniek die de oorspronkelijke krachtstroom zo veel mogelijk voortzet, zoals her-klinken of passende boutverbindingen.
4. Gebruik een inlasstuk alleen wanneer dat constructief noodzakelijk is en ontwerp de randen met zachte, geleidelijke overgangen.
5. Controleer na de reparatie de maatvastheid, waterdichtheid, las- of boutkwaliteit en het gedrag van omliggende verbindingen.
6. Leg de uitgevoerde werkzaamheden vast in een onderhoudsdossier dat toekomstige beheerders daadwerkelijk kunnen gebruiken.

Passingsbouten kunnen een waardevolle tussenoplossing zijn wanneer warm klinken praktisch niet uitvoerbaar is, maar de verbinding wel mechanisch en visueel bij het bestaande casco moet aansluiten. Ze vervangen de oorspronkelijke techniek niet volledig, maar kunnen bij een zorgvuldig ontwerp de overlap, klemming en krachtsoverdracht beter benaderen dan een willekeurige lasnaad. De keuze moet worden afgestemd op toegankelijkheid, belasting, corrosiebescherming en de historische betekenis van het onderdeel.

Wanneer lassen onvermijdelijk is, ligt de sleutel in zachte overgangen. Een reparatieplaat moet geen plotselinge stijve grens vormen. De vorm, lengte, afronding, lasvolgorde en plaats ten opzichte van spanten en klinknagelrijen bepalen hoe spanning door het casco loopt. Vooral in vlakke huidvelden en kimmen is het belangrijk om concentraties te vermijden. Voorverwarmen, gecontroleerde warmte-inbreng, geschikte lasprocedures en inspectie door bevoegde vakmensen kunnen risico”s beperken, maar nemen de noodzaak van een goed constructief ontwerp niet weg.

Duurzaam herstel betekent ook dat zeewaardigheid niet los wordt gezien van historische authenticiteit. Een schip dat prachtig origineel lijkt maar constructief niet betrouwbaar is, kan zijn functie als varend erfgoed niet vervullen. Evenmin is een volledig gemoderniseerde romp zonder herkenbare historische constructie vanzelf een geslaagd behoud. De beste restauratie zoekt naar een stille continuïteit: nieuwe onderdelen dragen bij aan veiligheid, terwijl de oorspronkelijke maatvoering, verbindingen, sporen van gebruik en constructieve logica leesbaar blijven.

Het varend erfgoed behouden in harmonie met de elementen

Geklonken en gelaste rompen vertellen ieder een ander verhaal over kracht. De geklonken romp verdeelt beweging over overlappende platen, nagels en wrijvende vlakken. De gelaste romp brengt krachten efficiënter door een stijver, doorlopend staalverband. Geen van beide principes is op zichzelf voldoende om een schip te beoordelen. De kern ligt in de aansluiting tussen constructie en belasting, tussen materiaal en reparatiemethode, tussen historische vorm en hedendaags gebruik.

Voor beheerders en restaurateurs vraagt dat om geduld, materiaalinzicht en vakmanschap. Eerst kijken, meten en documenteren; daarna pas snijden, boren of lassen. Wie de oorspronkelijke bedding van een romp begrijpt, kan gerichter versterken zonder haar ritme te verstoren. Zo blijven monumentale schepen niet alleen zichtbaar als technische herinnering, maar ook bruikbaar als levende vaartuigen die veilig hun koers vervolgen tussen stroming, wind en golfslag.
